कसरी हिस्टेरेसिसले सर्किट प्रदर्शन, स्थिरता, र दक्षतालाई असर गर्छ
2026-05-14 17

हिस्टेरेसिस इलेक्ट्रोनिक्समा एउटा महत्त्वपूर्ण अवधारणा हो जसले किन केही प्रणालीहरूले तिनीहरूको अघिल्लो अवस्थाको आधारमा फरक प्रतिक्रिया दिन्छ भनेर बताउँछ।प्रत्येक सानो इनपुट परिवर्तनमा तुरुन्तै प्रतिक्रिया दिनुको सट्टा, हिस्टेरेटिक प्रणालीहरूले मेमोरी प्रभाव प्रयोग गर्दछ जसले स्थिरता सुधार गर्न र अनावश्यक स्विचिङ कम गर्न मद्दत गर्दछ।यो व्यवहार व्यापक रूपमा तुलनाकर्ताहरू, श्मिट ट्रिगरहरू, चुम्बकीय प्रणालीहरू, र पावर इलेक्ट्रोनिक्समा अधिक भरपर्दो सर्किट सञ्चालन सिर्जना गर्न प्रयोग गरिन्छ।हिस्टेरेसिसले कसरी काम गर्छ भन्ने कुरा बुझ्दा कार्यसम्पादन, दक्षता, र व्यावहारिक इलेक्ट्रोनिक डिजाइनमा यसको प्रभाव व्याख्या गर्न मद्दत गर्छ।

क्याटलग

इलेक्ट्रोनिक सर्किट मा हिस्टेरेसिस के हो?

इलेक्ट्रोनिक सर्किटहरूमा हिस्टेरेसिसले यस्तो अवस्थालाई बुझाउँछ जहाँ प्रणाली आउटपुट हालको इनपुट अवस्थाहरूमा मात्र होइन तर अघिल्लो अपरेटिङ राज्यहरूमा पनि निर्भर हुन्छ।एकल स्विचिङ थ्रेसहोल्ड प्रयोग गर्नुको सट्टा, हिस्टेरेटिक प्रणालीहरू सामान्यतया अलग सक्रियता र निष्क्रियता बिन्दुहरूसँग काम गर्छन्।यी थ्रेसहोल्डहरू बीचको भिन्नताले हिस्टेरेसिस विन्डो बनाउँछ।

व्यावहारिक इलेक्ट्रोनिक्समा, हिस्टेरेसिसले मेमोरी प्रभाव सिर्जना गर्दछ।एक पटक यन्त्रले स्थिति परिवर्तन गरेपछि, इनपुट अवस्थाहरू विपरीत दिशामा थोरै उतार-चढाव हुँदा यो तुरुन्तै उल्टो हुँदैन।यो व्यवहारले प्रणालीहरूलाई बदलिँदो अवस्थाहरूमा अधिक अनुमानित सञ्चालन कायम राख्न अनुमति दिन्छ।

हिस्टेरेसिस व्यापक रूपमा प्रयोग गरिन्छ:

• तुलनात्मक सर्किटहरू

• Schmitt ट्रिगर

• पावर इलेक्ट्रोनिक्स

• चुम्बकीय भण्डारण प्रणाली

• औद्योगिक नियन्त्रण प्रणाली

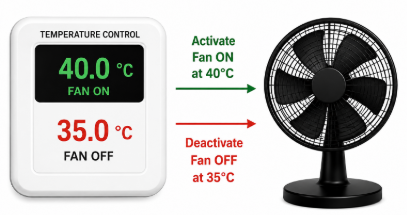

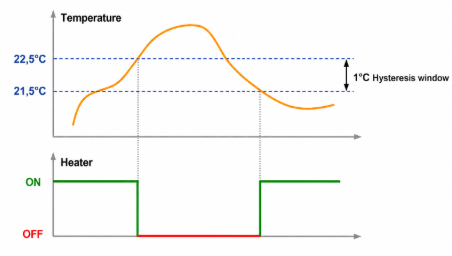

चित्र-२. स्थिर सञ्चालनका लागि अलग-अलग अन र अफ थ्रेसहोल्डहरू प्रयोग गरेर तापक्रम-नियन्त्रित फ्यान

उदाहरणका लागि, एक कूलिंग फ्यान मा सक्रिय हुन सक्छ ४० डिग्री सेल्सियस तर तापक्रम तल नआउञ्जेल सक्रिय रहनुहोस् ३५ डिग्री सेल्सियस।फरक प्रयोग गर्दै ON र बन्द थ्रेसहोल्डहरू एक सेट बिन्दु नजिकै सञ्चालन अवस्था उतार-चढ़ाव हुँदा द्रुत साइकल चलाउन रोक्छ।

हिस्टेरेसिस बिना, थ्रेसहोल्ड स्तरको नजिक सञ्चालन गर्ने प्रणालीहरूले सानो संकेत v ariat आयनहरूमा निरन्तर प्रतिक्रिया दिन सक्छन्।यो व्यवहारले रिले बडबड, गलत ट्रिगर, अस्थिर सञ्चालन, र अत्यधिक स्विचिंग गतिविधि उत्पादन गर्न सक्छ।

अस्थिर परिस्थितिहरूमा स्थिर निर्णय लिने समर्थन गर्ने क्षमताको कारण, हिस्टेरेसिस आधुनिक इलेक्ट्रोनिक डिजाइनमा महत्त्वपूर्ण सिद्धान्त बनेको छ।

कसरी हिस्टेरेसिस वास्तविक प्रणालीहरूमा काम गर्दछ

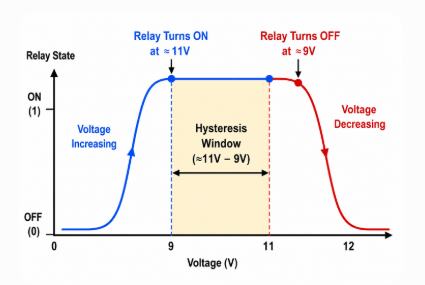

चित्र-३. रिले स्विचिङ व्यवहार हिस्टेरेसिस विन्डोसँग अलग-अलग अन र अफ थ्रेसहोल्डहरू देखाउँदै

हिस्टेरेसिसको सरल उदाहरणहरू मध्ये एक रिले सञ्चालनमा देखिन्छ।

कल्पना गर्नुहोस् ए 12V रिले एक चर पावर आपूर्ति जडान।

रिले स्विचिङ व्यवहार

• भोल्टेज बिस्तारै 0V बाट बढ्छ

• रिले लगभग 11V मा सक्रिय हुन्छ

• भोल्टेज बिस्तारै घट्दै जान्छ

• रिले सक्रिय रहन्छ

• रिले अन्ततः 9V नजिकै बन्द हुन्छ

सक्रियता र निष्क्रिय भोल्टेज बीचको भिन्नतालाई भनिन्छ हिस्टेरेसिस विन्डो।

रिलेले सानो भोल्टेज परिवर्तनहरूमा तुरुन्तै प्रतिक्रिया दिनुको सट्टा यसको अघिल्लो अवस्थालाई अस्थायी रूपमा राख्छ।यो समान सिद्धान्त विद्युतीय आवाज, भोल्टेज लहर, विद्युत चुम्बकीय हस्तक्षेप (EMI), र थर्मल उतार-चढ़ावबाट प्रभावित प्रणालीहरूमा देखिन्छ।यी गडबडीहरूले संकेतहरू र अपरेटिङ अवस्थाहरूमा सानो v ariat आयनहरू परिचय गर्न सक्छन्, स्थिर थ्रेसहोल्ड व्यवहारलाई हिस्टेरेसिस बिना कायम राख्न गाह्रो बनाउँदछ।

हिस्टेरेसिसले अस्थिर अवस्थाहरूमा थ्रेसहोल्ड निर्णयहरूलाई स्थिर गर्दछ र अत्याधिक स्विचिंग घटनाहरूलाई घटाउँछ जसले कम्पोनेन्टको आयु घटाउन सक्छ।यसैले हिस्टेरेसिसलाई जानाजानी धेरै आधुनिक इलेक्ट्रोनिक प्रणालीहरूमा समावेश गरिएको छ।

हिस्टेरेसिसको मूल सिद्धान्त र कारणहरू

हिस्टेरेसिसको परिभाषित विशेषता हो स्मृति व्यवहार।एक हिस्टेरेटिक प्रणालीले वर्तमान अवस्था र अघिल्लो अपरेटिङ राज्यहरू दुवै अनुसार प्रतिक्रिया दिन्छ।फलस्वरूप, बढ्दो इनपुट र घट्दो इनपुट फरक प्रतिक्रिया पथहरू पछ्याउँछन्।

यसले विशेषता सिर्जना गर्छ हिस्टेरेसिस लूप।

दर-निर्भर बनाम दर-स्वतन्त्र हिस्टेरेसिस

सुविधा	दर-स्वतन्त्र	दर-निर्भर
प्रतिक्रिया	प्रायः अपरिवर्तित	गति अनुसार फरक हुन्छ
संवेदनशीलता	कम	उच्च
सामान्य अनुप्रयोगहरू	स्थायी चुम्बकहरू	पावर इलेक्ट्रोनिक्स
इन्जिनियरिङ प्रयोग	चुम्बकीय अवधारण	गतिशील स्विच विश्लेषण

हिस्टेरेसिसको मुख्य कारणहरू

• चुम्बकीय डोमेन पङ्क्तिबद्धता

चुम्बकीय सामग्रीहरूमा, बाह्य चुम्बकीय क्षेत्र हटाइएपछि पनि माइक्रोस्कोपिक चुम्बकीय डोमेनहरू आंशिक रूपमा पङ्क्तिबद्ध रहन सक्छन्।यो अवशिष्ट पङ्क्तिबद्धताले मेमोरी प्रभाव सिर्जना गर्दछ जसले चुम्बकीय हिस्टेरेसिस व्यवहारमा योगदान गर्दछ।

• चार्ज ट्र्यापिङ

अर्धचालक यन्त्रहरूमा, फँसिएको विद्युतीय चार्जहरूले प्रतिक्रियाहरू स्विच गर्न ढिलाइ गर्न सक्छ र यन्त्र व्यवहारलाई आंशिक रूपमा अघिल्लो विद्युतीय अवस्थाहरूमा निर्भर हुन सक्छ।यो प्रभाव सामान्यतया मेमोरी टेक्नोलोजीहरू र ट्रान्जिस्टर-आधारित प्रणालीहरूमा अवलोकन गरिन्छ।

• मेकानिकल र थर्मल प्रभावहरू

मेकानिकल आन्दोलन र तापमान v ariat आयनहरूले इनपुट र आउटपुट व्यवहार बीच ढिलाइ प्रतिक्रियाहरू परिचय गर्न सक्छ।यी प्रभावहरू प्राय: रिले, सेन्सरहरू, र तापमान-नियन्त्रित प्रणालीहरूमा अवलोकन गरिन्छ जहाँ शारीरिक परिवर्तनहरूले प्रणाली प्रदर्शनलाई प्रभाव पार्छ।

• सकारात्मक प्रतिक्रिया

धेरै इलेक्ट्रोनिक सर्किटहरूले जानाजानी प्रतिक्रिया नेटवर्कहरू मार्फत हिस्टेरेसिस उत्पन्न गर्दछ।सकारात्मक प्रतिक्रियाले थ्रेसहोल्डहरू परिवर्तन गर्दछ र थप नियन्त्रित व्यवहार सिर्जना गर्न मद्दत गर्दछ।यो दृष्टिकोण व्यापक रूपमा तुलनाकर्ताहरू, श्मिट ट्रिगरहरू, र अपरेशनल एम्पलीफायर सर्किटहरूमा परिवर्तन हुने अवस्थाहरूमा सिग्नल स्थिरता सुधार गर्न प्रयोग गरिन्छ।

चुम्बकीय हिस्टेरेसिस लूपहरू बुझ्दै

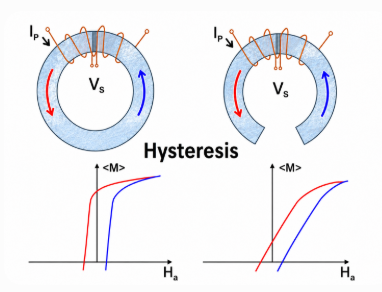

चित्र-4. चुम्बकीय क्षेत्रहरू परिवर्तन गर्दा विभिन्न चुम्बकीकरण पथहरू देखाउँदै चुम्बकीय हिस्टेरेसिस लुप

चुम्बकीय सामग्रीले हिस्टेरेसिस व्यवहारको स्पष्ट उदाहरणहरू मध्ये एक प्रदान गर्दछ।चुम्बकीय हिस्टेरेसिस तब हुन्छ जब सामग्रीले बाह्य चुम्बकीय क्षेत्र हटाए पछि चुम्बकीकरण कायम राख्छ।

लौह चुम्बकीय सामग्री जस्तै फलाम, निकल, कोबाल्ट, र सिलिकन स्टीलले प्राकृतिक रूपमा यो प्रभाव प्रदर्शन गर्दछ किनभने आन्तरिक चुम्बकीय डोमेनहरू क्षेत्र परिस्थिति परिवर्तन पछि पनि आंशिक रूपमा पङ्क्तिबद्ध रहन सक्छ।

हिस्टेरेसिस लूप बुझ्दै

हिस्टेरेसिस लूपले बीचको सम्बन्धलाई वर्णन गर्दछ:

• चुम्बकीय क्षेत्र बल (H)

• चुम्बकीय प्रवाह घनत्व (B)

B = f(H)

चुम्बकीय क्षेत्रहरू बढ्दै र घट्दै विभिन्न मार्गहरू पछ्याउँछ, बन्द लूप सिर्जना गर्दछ जसले चुम्बकीय मेमोरी व्यवहारलाई चित्रण गर्दछ।एक फराकिलो हिस्टेरेसिस लूपले सामान्यतया ठूलो ऊर्जा हानि, बढेको तातो उत्पादन, र समग्र दक्षता कम भएको संकेत गर्दछ।

ट्रान्सफर्मर, मोटरहरू र पावर प्रणालीहरूको डिजाइन गर्दा हिस्टेरेसिस कर्भहरू नजिकबाट जाँच गरिन्छ किनभने अत्यधिक हानिले दीर्घकालीन थर्मल तनाव सिर्जना गर्न सक्छ।

व्यावहारिक स्विच-मोड पावर आपूर्तिहरूमा, फेराइट सामग्रीहरू प्रायः प्राथमिकता दिइन्छ किनभने उच्च-फ्रिक्वेन्सी सञ्चालन अन्तर्गत सिलिकन स्टील हानि धेरै बढ्छ।

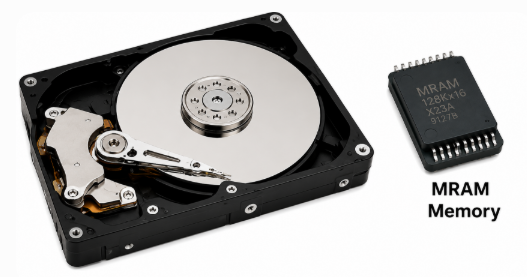

चित्र 5. डेटा रिटेन्सनको लागि हिस्टेरेसिस प्रयोग गरेर चुम्बकीय भण्डारण उपकरणहरू

डाटा भण्डारणमा चुम्बकीय हिस्टेरेसिस

हार्ड ड्राइभ र चुम्बकीय मेमोरी टेक्नोलोजीहरू हिस्टेरेसिसमा भर पर्छन्।किनभने चुम्बकीय सामग्रीहरूले पावर हटाएपछि चुम्बकीकरण कायम राख्छ, जानकारी निरन्तर विद्युत शक्ति बिना भण्डारण रहन्छ।

हार्ड ड्राइभहरू, चुम्बकीय टेप प्रणालीहरू, र म्याग्नेटोरेसिस्टिभ र्यान्डम-एक्सेस मेमोरी (MRAM) टेक्नोलोजीबाट सामान्य प्रयोगहरू दायरा, ती सबै डाटा रिटेन्सन र गैर वाष्पशील भण्डारण क्षमताहरूको लागि चुम्बकीय हिस्टेरेसिसमा निर्भर हुन्छन्।

चुम्बकीय कोर सामग्री र दक्षता तुलना

मुख्य सामग्री चयनले प्रत्यक्ष रूपमा हिस्टेरेसिस घाटा, दक्षता, ताप उत्पादन, र ट्रान्सफर्मर र स्विचिङ प्रणालीहरूमा दीर्घकालीन कार्यसम्पादनलाई असर गर्छ।परमाणु संरचना, जबरजस्ती, पारगम्यता, र चुम्बकीय अवधारण विशेषताहरूमा v ariat आयनहरूको कारण विभिन्न सामग्रीहरूले चुम्बकीय क्षेत्रहरूमा फरक प्रतिक्रिया दिन्छ।यी भिन्नताहरू ट्रान्सफर्मरहरू, इन्डक्टरहरू, स्विचिङ पावर आपूर्तिहरू, इलेक्ट्रिक मोटरहरू, र उच्च-फ्रिक्वेन्सी पावर प्रणालीहरूमा विशेष रूपमा महत्त्वपूर्ण हुन्छन्।

साझा चुम्बकीय कोर सामाग्री को तुलना

सामग्री	आवृत्ति	आफन्त कोर हानि	आफन्त लागत	सामान्य अनुप्रयोगहरू
सिलिकन स्टील	५०–६० हर्ट्ज	मध्यम	कम	उपयोगिता ट्रान्सफर्मर, मोटर्स
फेराइट	kHz-MHz	कम	मध्यम	SMPS, RF सर्किट, EMI दमन
अनाकार धातु	५०–४०० हर्ट्ज	धेरै कम	उच्च	ऊर्जा कुशल ट्रान्सफर्मर

जबकि सबै सामग्रीहरूले चुम्बकीय सञ्चालनलाई समर्थन गर्दछ, तिनीहरूको कार्यसम्पादन व्यावहारिक परिस्थितिहरूमा फरक फरक हुन सक्छ।सामग्री छनोट प्रायः सैद्धान्तिक कार्यसम्पादनको सट्टा परिचालन आवश्यकताहरूमा निर्भर हुन्छ।

उदाहरणका लागि, उपयोगिता ट्रान्सफर्मरहरूले प्राय: यसको लागत प्रभावकारिता र लामो-स्थापित विश्वसनीयताका कारण सिलिकन स्टील प्रयोग गर्छन्।उच्च-फ्रिक्वेन्सी पावर आपूर्तिहरूले सामान्यतया फेराइट प्रयोग गर्दछ किनभने यसको उच्च विद्युतीय प्रतिरोधले एडी-वर्तमान घाटा कम गर्दछ।ऊर्जा-कुशल ट्रान्सफर्मरहरू बढ्दो रूपमा अनाकार सामग्रीहरू प्रयोग गर्छन् किनभने कम घाटाले दीर्घकालीन कार्यसम्पादन सुधार गर्न सक्छ।यी ट्रेडअफहरू बुझ्नले थर्मल व्यवहार, दक्षता लक्ष्यहरू, र सञ्चालन आवश्यकताहरूलाई सन्तुलनमा राख्न मद्दत गर्दछ।

नरम बनाम कडा चुम्बकीय सामग्री

चुम्बकीय सामग्रीहरू सामान्यतया नरम र कडा वर्गहरूमा विभाजित हुन्छन् जुन तिनीहरू चुम्बकीकृत र डिमग्नेटाइज्ड हुन्छन्।

सम्पत्ति	नरम चुम्बकीय सामग्री	कडा चुम्बकीय सामग्री
जबरजस्ती	कम	उच्च
हिस्टेरेसिस हानि	तल्लो	उच्च
मुख्य प्रयोग	ट्रान्सफर्मर	स्थायी चुम्बकहरू
डाटा अवधारण	कम	उच्च

नरम चुम्बकीय सामग्रीले तुलनात्मक रूपमा कम ऊर्जा इनपुटको साथ चुम्बकीय अवस्थाहरूलाई द्रुत रूपमा परिवर्तन गर्न सक्छ।तिनीहरूलाई ट्रान्सफर्मर र इन्डक्टरहरूमा प्राथमिकता दिइन्छ जहाँ बारम्बार चुम्बकीय साइकल चल्छ।

कडा चुम्बकीय सामग्रीले चुम्बकीयकरणलाई प्रतिरोध गर्छ र लामो समयसम्म चुम्बकीय गुणहरू कायम राख्छ।यी सामग्रीहरू सामान्यतया स्थायी चुम्बक र चुम्बकीय भण्डारण प्रणालीहरूमा प्रयोग गरिन्छ।

व्यावहारिक चयन विचारहरू

चुम्बकीय कोर सामग्री छनोट गर्नु भनेको सबैभन्दा कम हिस्टेरेसिस हानिको साथ विकल्प छनौट गर्नु भन्दा बढी समावेश छ।सामग्री चयन पनि व्यावहारिक विचारहरूमा निर्भर गर्दछ जस्तै अपरेटिङ फ्रिक्वेन्सी, थर्मल अवस्थाहरू, दक्षता लक्ष्यहरू, आकार अवरोधहरू, पावर ह्यान्डलिंग आवश्यकताहरू, र समग्र लागत।यी कारकहरूले सामूहिक रूपमा प्रदर्शन, विश्वसनीयता, र विशिष्ट अनुप्रयोगहरूको लागि उपयुक्ततालाई प्रभाव पार्छन्।

उदाहरणका लागि, एक उच्च-फ्रिक्वेन्सी स्विचिंग पावर सप्लाई सामान्यतया फेराइट कोरबाट फाइदा हुन्छ किनभने द्रुत स्विचिंगको समयमा कम घाटाहरू।यसैबीच, मानक ग्रिड फ्रिक्वेन्सीहरूमा सञ्चालन हुने युटिलिटी ट्रान्सफर्मरहरूले लागत दक्षता र प्रमाणित विश्वसनीयताका कारण सिलिकन स्टिलको प्रयोग जारी राख्न सक्छन्।

सामग्री चयनले दीर्घकालीन दक्षता, थर्मल व्यवहार, र समग्र प्रणाली प्रदर्शनलाई प्रत्यक्ष असर गर्छ।यी ट्रेडअफहरू बुझ्नले तपाईंलाई चुम्बकीय सामग्रीहरू छनौट गर्न अनुमति दिन्छ जुन अनुप्रयोग आवश्यकताहरूसँग राम्रोसँग मेल खान्छ।

अर्धचालक उपकरणहरूमा हिस्टेरेसिस

चित्र 6. SCR र TRIAC यन्त्रहरू स्विचिङ एप्लिकेसनहरूमा प्रयोग गरिन्छ

Thyristors उच्च-भोल्टेज र उच्च-वर्तमान अनुप्रयोगहरूको लागि डिजाइन गरिएको अर्धचालक स्विचिङ उपकरणहरू हुन्।परम्परागत ट्रान्जिस्टरहरूको विपरीत जसले संकेतहरू नियन्त्रण गर्न लगातार प्रतिक्रिया दिन्छ, थाइरिस्टर्सहरूले लचिङ मेकानिजम प्रयोग गर्दछ जसले उपकरणलाई सक्रियता पछि प्रवाहकीय रहन अनुमति दिन्छ।

यो अपरेटिङ व्यवहारले मेमोरी विशेषता सिर्जना गर्दछ किनभने यन्त्र आउटपुट आंशिक रूपमा यसको अघिल्लो स्थितिमा निर्भर गर्दछ।एकचोटि ट्रिगर भएपछि, सञ्चालन सर्तहरू निर्दिष्ट विद्युतीय सीमाहरू भन्दा तल नआएसम्म प्रवाह जारी रहन्छ।

कसरी Latching व्यवहार काम गर्दछ

यन्त्रहरू जस्तै सिलिकन नियन्त्रित रेक्टिफायर्स (SCRs) र TRIACs हालको विशेषताहरू लचिङ र होल्डिङमा भर पर्नुहोस्।

गेट पल्स प्राप्त गरेपछि, उपकरण एक प्रवाहकीय स्थितिमा प्रवेश गर्दछ र गेट संकेत हटाइए पनि सञ्चालन जारी राख्छ।होल्डिङ-करन्ट थ्रेसहोल्ड भन्दा कम करेन्ट घटेपछि मात्र प्रवाह बन्द हुन्छ।

किनभने सक्रियता र निष्क्रियता विभिन्न विद्युतीय अवस्थाहरूमा हुन्छ, थायरिस्टर्सले हिस्टेरेसिस जस्तै व्यवहार प्रदर्शन गर्दछ।

कार्यसम्पादनलाई असर गर्ने मुख्य प्यारामिटरहरू

• लचिङ करेन्ट: ट्रिगर गरेपछि तुरुन्तै न्यूनतम वर्तमान आवश्यक हुन्छ।

• होल्डिङ करेन्ट: प्रवाह कायम राख्न आवश्यक न्यूनतम प्रवाह।

• गेट ट्रिगर वर्तमान: यन्त्र सक्रिय गर्न वर्तमान आवश्यक छ।

• अवरुद्ध भोल्टेज: अधिकतम अफ-स्टेट भोल्टेज क्षमता।

उदाहरण उपकरण चयन परिदृश्य

आवेदन	सिफारिस गर्नुभयो यन्त्र	कारण
फ्यान गति नियन्त्रक	BT136 TRIAC	द्विदिशात्मक एसी स्विचिंग क्षमता
औद्योगिक मोटर नियन्त्रण	TYN612 SCR	उच्च भोल्टेज र वर्तमान ह्यान्डलिंग क्षमता
शैक्षिक सर्किटहरू	TIC106 SCR	सरल कम-शक्ति सञ्चालन र पहुँच

चयन प्रक्रिया प्रायः उपकरणले अपरेटिङ वातावरणसँग कसरी अन्तरक्रिया गर्छ भन्ने कुरामा निर्भर गर्दछ।

उदाहरणका लागि, घरको फ्यान गति नियन्त्रक वा हल्का डिमर सामान्यतया प्रयोग गर्दछ BT136 TRIAC किनभने यसको द्विदिश स्विचिङ क्षमताले एसी नियन्त्रणलाई सरल बनाउँछ।दुबै दिशामा एकान्तरित वर्तमान प्रवाह भएको हुनाले, TRIAC ले AC चक्रको दुबै भागहरूमा अतिरिक्त स्विचिंग कम्पोनेन्टहरूको आवश्यकता बिना नै सञ्चालन गर्न सक्छ।यो विशेषताले सर्किट जटिलता कम गर्छ र कम्प्याक्ट उपभोक्ता इलेक्ट्रोनिक्समा कार्यान्वयनलाई अझ व्यावहारिक बनाउँछ।

औद्योगिक मोटर-नियन्त्रण प्रणालीहरू यसको सट्टा पक्षमा हुन सक्छन् TYN612 SCR, जुन उच्च पावर अवस्थाहरू र अधिक माग सञ्चालन वातावरणहरू ह्यान्डल गर्न डिजाइन गरिएको हो।ठूला वर्तमान भारहरू र पावर नियमन आवश्यकताहरू समावेश गर्ने एप्लिकेसनहरूले प्रायः बलियो स्विचिङ क्षमता र सुधारिएको बलियोपनबाट फाइदा लिन्छन्।

शैक्षिक परियोजनाहरू र कम-शक्ति नियन्त्रण अनुप्रयोगहरूको लागि, TIC106 SCR यसको सरल परिचालन व्यवहार र प्रयोगको लागि पहुँचको कारणले यो एक व्यावहारिक विकल्प रहन्छ।यो प्रायः परिचयात्मक स्विचिङ सर्किटहरूमा प्रयोग गरिन्छ जहाँ बुझ्न र कार्यान्वयनको सहजता महत्त्वपूर्ण छ।

यो एप्लिकेसनमा आधारित दृष्टिकोणले उपकरण छनोट विद्युतीय विनिर्देशहरूमा मात्र नभई प्रणाली आवश्यकताहरू, सञ्चालन अवस्थाहरू, र व्यावहारिक डिजाइन विचारहरूमा पनि निर्भर हुन्छ भनेर देखाउँछ।

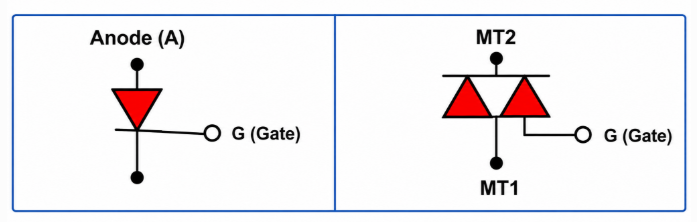

चित्र 7. SCR र TRIAC प्रतीकहरू विभिन्न स्विचिङ संरचनाहरू देखाउँदै

SCR बनाम TRIAC

सुविधा	SCR	TRIAC
वर्तमान दिशा	एक दिशा	दुई दिशा
एसी स्विचिङ	सीमित	उत्कृष्ट
DC अनुप्रयोगहरू	सामान्य	कम सामान्य
पावर नियन्त्रण	उच्च	मध्यम
सामान्य प्रयोग	औद्योगिक प्रणालीहरू	व्यापारिक इलेक्ट्रोनिक उपकरणहरू

तुलनाकर्ता र श्मिट ट्रिगर सर्किटहरूमा हिस्टेरेसिस

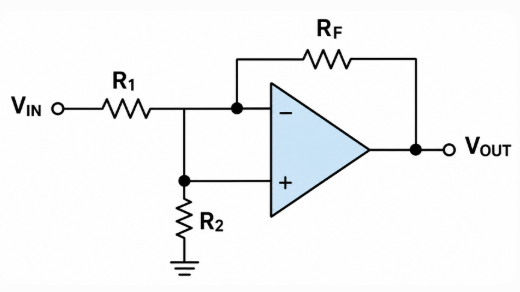

चित्र-8. हिस्टेरेसिसको लागि सकारात्मक प्रतिक्रिया प्रयोग गरेर तुलनाकर्ता सर्किट

तुलनात्मक सर्किटहरूले इलेक्ट्रोनिक्समा हिस्टेरेसिसको सबैभन्दा सामान्य व्यावहारिक अनुप्रयोगहरू मध्ये एक प्रतिनिधित्व गर्दछ।तिनीहरूको उद्देश्य सन्दर्भ भोल्टेज विरुद्ध इनपुट संकेत तुलना गर्न र तुलना परिणाम अनुसार उत्पादन उत्पन्न गर्न हो।

वास्तविक प्रणालीहरू प्रायः विद्युतीय आवाज, लहर, र संकेत उतार-चढ़ावहरू भएको वातावरणमा काम गर्छन्।यी अवस्थाहरूमा, थ्रेसहोल्ड स्तरहरू नजिकको सानो v ariat आयनहरूले उत्पादन स्थिरतालाई असर गर्न सक्छ।

हिस्टेरेसिसले अलग-अलग स्विचिंग स्तरहरू सिर्जना गरेर थ्रेसहोल्ड व्यवहार सुधार गर्दछ, तुलनाकर्ता सर्किटहरूलाई बदलिएको संकेत अवस्थाहरूमा अधिक भरपर्दो रूपमा सञ्चालन गर्न अनुमति दिन्छ।

तुलनाकर्ता प्रदर्शन तुलना

प्यारामिटर	बिना हिस्टेरेसिस	संग हिस्टेरेसिस
गलत ट्रिगर	बारम्बार	न्यूनतम
स्थिरता स्विच गर्दै	थ्रेसहोल्डको नजिक गरीब	स्थिर
रिले च्याटर	सामान्य	दुर्लभ
शोर संवेदनशीलता	उच्च	घटाइयो
आउटपुट विश्वसनीयता	मध्यम	सुधारिएको

तुलनाले देखाउँछ किन हिस्टेरेसिस सामान्यतया सेन्सर इन्टरफेसहरू, इम्बेडेड प्रणालीहरू, र औद्योगिक नियन्त्रण अनुप्रयोगहरूमा प्रयोग गरिन्छ।

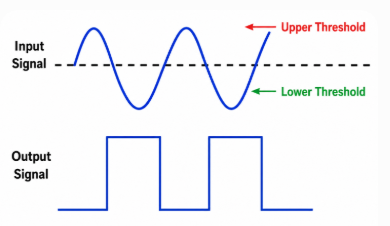

चित्र-9. माथिल्लो र तल्लो थ्रेसहोल्डहरू प्रयोग गरेर स्मिट ट्रिगर अपरेशन

Schmitt ट्रिगर अपरेशन बुझ्दै

एक Schmitt ट्रिगरले हिस्टेरेसिस सिर्जना गर्न जानबूझकर सकारात्मक प्रतिक्रिया प्रयोग गर्दछ, त्यसैले यो एकल थ्रेसहोल्ड भोल्टेजमा स्विच गर्दैन।यसको सट्टा, यसले दुई फरक स्विचिंग बिन्दुहरू प्रयोग गर्दछ: माथिल्लो थ्रेसहोल्ड भोल्टेज र तल्लो थ्रेसहोल्ड भोल्टेज।यसले सिग्नल ट्रान्जिसनहरूलाई सफा र थप स्थिर बनाउँछ।व्यावहारिक इम्बेडेड प्रणालीहरूमा, स्मिट ट्रिगरहरू प्राय: सेन्सर इन्टरफेसहरू र मेकानिकल स्विच इनपुटहरूमा थपिन्छन् किनभने सानो सङ्केतको उतार-चढाव, आवाज, वा सम्पर्क बाउन्सले अन्यथा धेरै अनपेक्षित आउटपुट ट्रान्जिसनहरू सिर्जना गर्न सक्छ।

Op-Amp र पावर इलेक्ट्रोनिक्समा हिस्टेरेसिस

परिचालन एम्पलीफायरहरू तिनीहरूको संवेदनशीलता र प्रवर्धन क्षमताको कारण सेन्सिङ प्रणाली, सिग्नल प्रशोधन, र एनालग नियन्त्रण सर्किटहरूमा व्यापक रूपमा प्रयोग गरिन्छ।जब इनपुट संकेतहरू बिस्तारै भिन्न हुन्छन् वा थ्रेसहोल्ड अवस्थाको नजिक सञ्चालन हुन्छन्, साना उतार-चढ़ावहरूले स्विचिङ स्थिरतालाई असर गर्न सक्छ र अस्थिर आउटपुट व्यवहार सिर्जना गर्न सक्छ।

प्रदर्शन सुधार गर्न, op-amp सर्किटहरू प्रायः सकारात्मक प्रतिक्रिया नेटवर्कहरू मार्फत हिस्टेरेसिस परिचय गर्दछ।यो दृष्टिकोणले फरक सक्रियता र निष्क्रियता थ्रेसहोल्डहरू सिर्जना गर्दछ, स्विच गर्ने व्यवहारलाई इनपुट सर्तहरू परिवर्तन अन्तर्गत थप नियन्त्रणमा रहन अनुमति दिँदै।

हिस्टेरेसिसको व्यावहारिक उदाहरण मा देखिन्छ स्मार्ट वातानुकूलित प्रणाली।

लक्ष्य कोठाको तापक्रम भएको प्रणालीलाई विचार गर्नुहोस् 26°C।हिस्टेरेसिस विन्डो बिना, सेट बिन्दु वरिपरि मामूली तापमान उतार-चढ़ावले बारम्बार कम्प्रेसर सञ्चालन ट्रिगर गर्न सक्छ।

उदाहरण सञ्चालन सर्तहरूमा कूलिङ सक्रियता समावेश छ 28°C र कूलिङ निष्क्रियता मा 24°C।

यो ४°से पृथकताले हिस्टेरेसिस विन्डो सिर्जना गर्दछ जसले अनावश्यक स्विचिङ गतिविधिलाई कम गर्छ र प्रणालीलाई राज्य परिवर्तन गर्नु अघि फराकिलो तापक्रम दायरामा सञ्चालन गर्न अनुमति दिन्छ।

तुलनात्मक प्रणाली व्यवहार

नियन्त्रण विधि	कम्प्रेसर साइकल प्रति घण्टा	प्रभाव
हिस्टेरेसिस बिना	उच्च	बढेको कम्प्रेसर पहिरन र अस्थिर सञ्चालन
4°C हिस्टेरेसिस विन्डो संग	तल्लो	सुधारिएको दक्षता र कम स्विचिङ गतिविधि

माथिका मानहरूले निश्चित मापनको सट्टा तुलनात्मक परिचालन व्यवहारलाई प्रतिनिधित्व गर्दछ किनभने स्विच गर्ने आवृत्ति कोठाको आकार, थर्मल अवस्था, इन्सुलेशन गुणस्तर, र वातावरणीय कारकहरू अनुसार फरक हुन्छ।

यद्यपि, तुलनाले महत्त्वपूर्ण डिजाइन सिद्धान्त देखाउँछ।संकीर्ण वा अनुपस्थित हिस्टेरेसिस दायरा भएका प्रणालीहरूले बारम्बार थ्रेसहोल्ड अवस्थाको नजिक स्विच गर्न सक्छ, विद्युतीय तनाव बढाउन र दीर्घकालीन घटक आयु घटाउन सक्छ।फराकिलो अपरेटिङ विन्डोजहरूले सामान्यतया साइकल चलाउने फ्रिक्वेन्सी घटाउँछन् र सञ्चालन स्थिरता सुधार गर्छन्।

व्यावहारिक प्रणालीहरूमा, कम स्विचिङ गतिविधिले ऊर्जा दक्षता सुधार गर्न, थर्मल तनाव कम गर्न, र लामो कम्प्रेसर जीवनलाई समर्थन गर्न सक्छ।समान नियन्त्रण विधिहरू वातावरणीय प्रणालीहरू, औद्योगिक तापक्रम नियमन, र उपभोक्ता इलेक्ट्रोनिक्सहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ स्थिर थ्रेसहोल्ड व्यवहार महत्त्वपूर्ण हुन्छ।

यो उदाहरणले देखाउँछ कि हिस्टेरेसिसले सर्किट व्यवहार मात्र होइन वास्तविक-विश्व प्रणालीको प्रदर्शन र दीर्घकालीन विश्वसनीयतालाई पनि प्रभाव पार्छ।

हिस्टेरेसिसको मापन र विशेषता

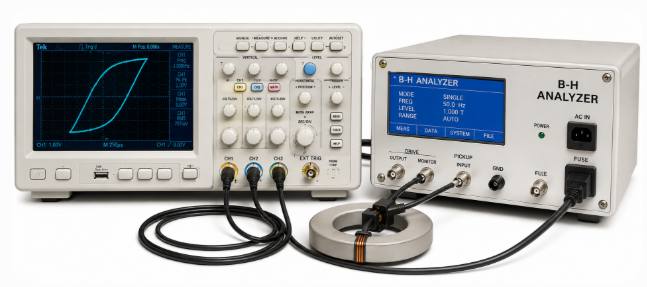

चित्र-१०। हिस्टेरेसिस मापनका लागि ओसिलोस्कोप र बी-एच विश्लेषक

हिस्टेरेसिस मापन गर्नाले अपरेटिङ सर्तहरू परिवर्तन गर्दा कम्पोनेन्टहरूले कसरी व्यवहार गर्छ भनेर मूल्याङ्कन गर्न मद्दत गर्छ।हिस्टेरेसिस अवस्थित छ कि छैन भनेर मात्र पहिचान गर्नुको सट्टा, मापनले यसले स्विच गर्ने व्यवहार, दक्षता, र दीर्घकालीन कार्यसम्पादनमा कत्तिको प्रभाव पार्छ भनेर पनि निर्धारण गर्छ।

विश्लेषण भइरहेको प्रणालीमा निर्भर गर्दै विभिन्न उपकरणहरू प्रयोग गरिन्छ:

• ओसिलोस्कोपहरू - तुलनाकर्ताहरू र श्मिट ट्रिगरहरू जस्ता सर्किटहरूमा स्विच गर्ने थ्रेसहोल्डहरू र सिग्नल व्यवहारको कल्पना गर्नुहोस्।

• B-H कर्भ विश्लेषकहरू - जबरजस्ती, रिटेन्टिभिटी, र हिस्टेरेसिस हानिहरू मापन गरेर चुम्बकीय सामग्रीहरूको मूल्याङ्कन गर्नुहोस्।

• चुम्बकीय विशेषता प्रणाली - अनुसन्धान र भण्डारण प्रविधिहरूमा चुम्बकीय व्यवहार अध्ययन गर्नुहोस्।

• स्वचालित परीक्षण प्रणालीहरू - पुनरावृत्ति र ठूलो मात्रामा कम्पोनेन्ट परीक्षण सुधार गर्नुहोस्।

सामान्य मापन समावेश:

• जबरजस्ती - अवशिष्ट चुम्बकीकरण हटाउन आवश्यक चुम्बकीय क्षेत्र बल

• रिटेन्टिभिटी - क्षेत्र हटाउने पछि बाँकी चुम्बकीकरण

• हिस्टेरेसिस दायरा - स्विच गर्ने थ्रेसहोल्डहरू बीचको विभाजन

• थ्रेसहोल्डहरू स्विच गर्दै - मानहरू जसले राज्य परिवर्तनहरू ट्रिगर गर्दछ

मापन परिणामहरूले प्रत्यक्ष रूपमा सामग्री चयन र प्रणाली डिजाइनलाई प्रभाव पार्छ।अत्यधिक हिस्टेरेसिस हानिले गर्मी उत्पादन बढाउन सक्छ, जबकि खराब रूपमा चयन गरिएको थ्रेसहोल्डहरूले सञ्चालन स्थिरता कम गर्न सक्छ।

इलेक्ट्रोनिक डिजाइनमा हिस्टेरेसिस अनुकूलन गर्दै

हिस्टेरेसिस बनाम गैर-हिस्टेरेटिक प्रणाली

सुविधा	हिस्टेरेसिस	गैर-हिस्टेरेटिक
कोलाहल रोग प्रतिरोधात्मक क्षमता	उच्च	कम
स्थिरता	अझ राम्रो	कम स्थिर
स्विच गर्दै आवृत्ति	तल्लो	उच्च
संवेदनशीलता	तल्लो	उच्च
गलत ट्रिगर गर्दै	घटाइयो	अधिक सामान्य
दीर्घकालीन विश्वसनीयता	अझ राम्रो	घटाइयो

यो तुलनाले हिस्टेरेसिसलाई जानाजानी धेरै व्यावहारिक प्रणालीहरूमा किन प्रस्तुत गरिएको छ भनेर देखाउँछ।

बिजुलीको आवाज, अपरेटिङ तापक्रम, लोड v ariat आयन, स्विचिङ गति, थर्मल अवस्था, र प्रतिक्रिया आवश्यकताहरू सहित धेरै कारकहरूले हिस्टेरेसिस व्यवहारलाई प्रभाव पार्छ।आदर्श डिजाइन सन्तुलन विशिष्ट अनुप्रयोग र सञ्चालन वातावरण मा निर्भर गर्दछ।

चुनौती र भविष्य अनुसन्धान दिशाहरू

यद्यपि हिस्टेरेसिसले प्रणाली व्यवहारमा सुधार गर्दछ, यसले डिजाइन चुनौतीहरू पनि सिर्जना गर्न सक्छ किनकि उपकरणहरू साना हुन्छन् र उच्च गतिमा सञ्चालन हुन्छन्।

हिस्टेरेसिससँग सम्बन्धित वर्तमान चुनौतीहरूमा चुम्बकीय प्रणालीमा ऊर्जा हानि, तातो उत्पादन, सामग्री बुढ्यौली प्रभाव, मोडलिङ जटिलता, र उच्च परिचालन आवृत्तिहरूमा बढ्दो घाटा समावेश छ।यी सीमितताहरूले समग्र दक्षता, विश्वसनीयता, र दीर्घकालीन प्रणाली प्रदर्शनलाई असर गर्न सक्छ।

चलिरहेको अनुसन्धानले कम घाटा चुम्बकीय सामग्री, एआई-सहायता अप्टिमाइजेसन प्रविधिहरू, स्पिन्ट्रोनिक मेमोरी टेक्नोलोजीहरू, अनुकूली हिस्टेरेसिस नियन्त्रण विधिहरू, र उन्नत अर्धचालक प्रणालीहरू अन्वेषण गर्न जारी राख्छ।यी विकासहरू दक्षता सुधार गर्न, घाटा कम गर्न, र अधिक बौद्धिक प्रणाली व्यवहारलाई समर्थन गर्ने लक्ष्य राख्छन्।

भविष्यका इलेक्ट्रोनिक प्रणालीहरूले अनुकूलन हिस्टेरेसिस प्रविधिहरू अपनाउन सक्छन् जसले स्वचालित रूपमा परिवर्तन परिस्थिति अनुसार सञ्चालन व्यवहार समायोजन गर्दछ।यन्त्रहरू गति र जटिलतामा अगाडि बढ्दै जाँदा, कुशल हिस्टेरेसिस नियन्त्रण इलेक्ट्रोनिक प्रणाली डिजाइनमा महत्त्वपूर्ण विचार हुनेछ।

निष्कर्ष

हिस्टेरेसिसले इलेक्ट्रोनिक प्रणालीहरूलाई स्थिरता सुधार गरेर र अनावश्यक स्विचिङ व्यवहारलाई कम गरेर अझ भरपर्दो रूपमा काम गर्न मद्दत गर्छ।यो व्यापक रूपमा चुम्बकीय सामग्री, अर्धचालक यन्त्रहरू, नियन्त्रण प्रणालीहरू, र पावर इलेक्ट्रोनिक्सहरूमा प्रयोग गरिन्छ जहाँ सञ्चालन अवस्थाहरू निरन्तर परिवर्तन हुन्छन्।यद्यपि यसले केही अनुप्रयोगहरूमा ऊर्जा हानिहरू परिचय गर्न सक्छ, उचित हिस्टेरेसिस डिजाइनले दक्षता र दीर्घकालीन कार्यसम्पादन सुधार गर्न सक्छ।हिस्टेरेसिस बुझ्दा सर्किट डिजाइन र प्रणाली अप्टिमाइजेसनमा राम्रो निर्णय लिन सकिन्छ।
